Ellok Da 821 och 940

Kopplingsschema och beskrivning

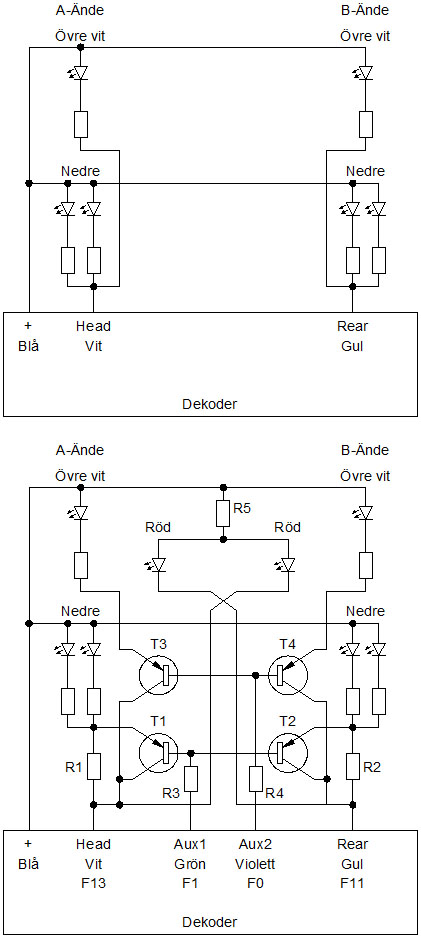

Det övre schemat visar hur det är kopplat i original. Det är några komponenter till som jag inte ritat in för tydlighetens skull. Bland annat några dioder som används vid analog körning och ett motstånd i serie med plus.

Jag har lagt till fyra transistorer, två röda lysdioder och fem motstånd. R1 och R2 har jag kopplat i serie med de nedre strålkastarna för att ge ett dimmat sken. T1 och T2 ger halvljus när Aux1 aktiveras med knapp F1. R3 drar basström genom båda transistorerna men eftersom bara en av Head eller Rear är till så blir det halvljus i rätt ände.

T3 och T4 ger helljus när Aux2 aktiveras med knapp F0. Lika här att R4 ger basström till båda transistorerna.

R5 och två röda lysdioder fixar de av Roco glömda slutsignalerna. Det räcker här alltså med ett gemensamt motstånd då bara en av dioderna är tänd.

R1 - R4 är 10 kohm 1/8 W. R5 är 4,7 kohm 1/8 W. Transistorerna är av typen BC327 eller motsvarande. Inte kritiskt på nåt sätt.

CV-inställningar

CVVärdeBeskrivning
634Ljudstyrka - är ju en smaksak så klart
11315Ljusstyrka A-ände
11415Ljusstyrka B-ände
11515Ljusstyrka AUX1
11615Ljusstyrka AUX2
14112F0 - Helljus - AUX1 och AUX2 till
14412F0 - Helljus - AUX1 och AUX2 till
1474F1 - Halvljus - AUX1 till
1504F1 - Halvljus - AUX1 till
1554F2 - Kort signal
1584F2 - Kort signal
1730Tyst
1760Tyst
1783F6 - Rangeringsfart & acc/ret off
1813F6 - Rangeringsfart & acc/ret off
2072F11 - Markeringsljus B-ände
2102F11 - Markeringsljus B-ände
2144F12 - Ljud till
2174F12 - Ljud till
2191F13 - Markeringsljus A-ände
2221F13 - Markeringsljus A-ände
