Trafikljus gatukorsningar

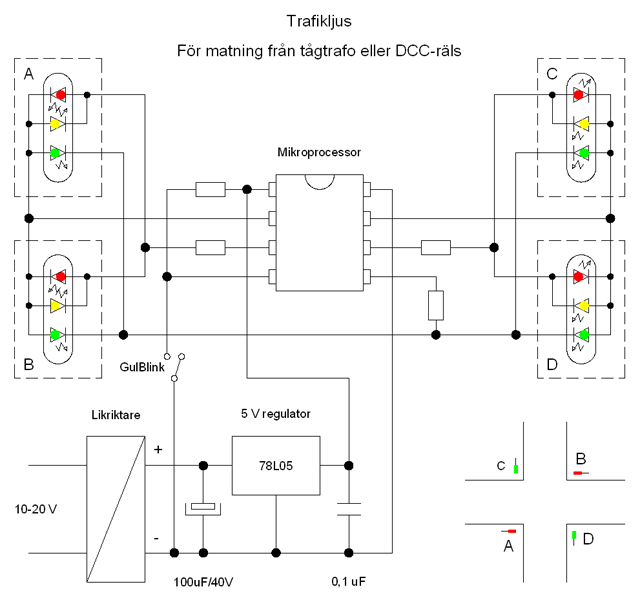

Studera kretsschemat här nedan så ser du att det räcker med en liten mikroprocessor och fyra motstånd för att styra trafikljusen i en vägkorsning. Det räcker dessutom med tre trådar till varje stolpe. Mikroprocessorns program är skrivet och allt fungerar perfekt. Det finns också en liten switch med vilken man kan slå om till gult blinkande sken åt alla håll indikerande trafikljus ur funktion. Nu återstår att fixa själva trafikljusen. Och bygga en bana att ha dem på förstås.

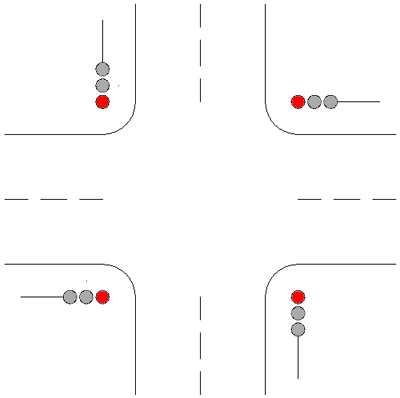

Jag har försökt att filma min testuppkoppling som demonstration men det gick inte så bra. Jag har ingen riktig videokamera tyvärr. Jag gjorde en animering i stället. Tiderna för gult ljus är 1,3 och 3,9 sekunder som jag uppmätt här i Gävle. Borde vara standard. Grön tid är här 10 sekunder. Alla tider kan dock enkelt ändras.

Processorn simulerar glödljusfördröjning både vid tändning och släckning av varje lysdiod. Mycket verklighetstroget.

Planen nu är att med Entecs 3-skens signal bygga trafikljus.
